GM系列橋式五軸加工中心，為龍門框架式結構，配備搖籃式轉臺， A軸工作范圍±110度，C軸360度回轉。回轉臺集成了一個轉速可達2500r/min的車削主軸，可實現車銑復合加工。
GM系列五軸加工中心采用?；Y構設計，可最大限度的適應各種加工工件形狀、范圍的變化以滿足不同用戶的需求。高剛性的?；Y構設計，確保了機床高剛性和高精度，可實現從簡單零件到復雜曲面的粗、精加工。?；Y構設計的多種形式工作臺可滿足和完成各種特殊的加工需求。

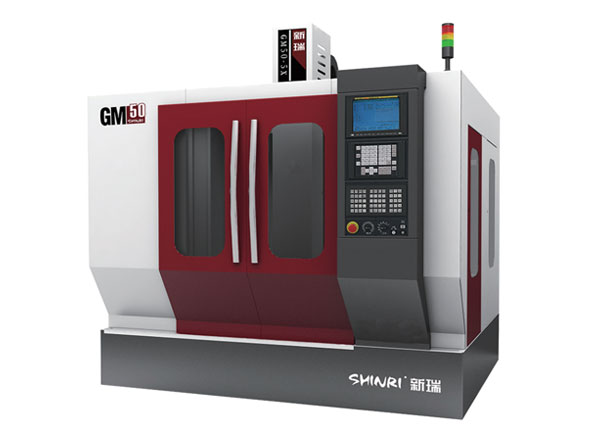

GM系列高速橋式龍門加工中心
| GM40-4X | GM50A-5X | GM80-5X | ||
| 工作臺尺寸 Table dimension | mm | Φ400 | Φ500 | Φ800 |
| X/Y/Z/A/C軸行程 X/Y/Z/A/C Travel | mm | 450/540/400/±360° | 500/500+350/400/±110°/±360° | 800+350/800/540/±110°/±360° |
| 工作臺最大承重 Max loading of table | kg | 60 | 500（A軸不聯動A axis not linkage）/450（A軸聯動A axis linkage） | 800（A軸不聯動A axis not linkage）/650（A軸聯動A axis linkage） |
| 轉臺轉速 Table speed | r/min | 2500 | Rotate axis旋轉軸：100 | 50 |
| Tilting axis傾斜軸：25 | 20 | |||
| 轉臺角加速度Table accelerated speed | rad/s2 | 80 | Rotate/Tilting旋轉軸10.4/傾斜軸:2.6 | Rotate/Tilting旋轉軸5.2/傾斜軸:2.1 |
| 過龍門寬度 Cross gantry width | mm | 890 | 890 | 1000 |
| 主軸轉速 Spindle speed | r/min | 12000 | 12000 | 18000 |
| 主軸電機功率 Spindle motor power | kW | 13 | 15 | 25 |
| 快移速度（X/Y/Z）Rapid move speed（X/Y/Z） | m/min | 48/48/48 | 36/36/36 | 36/36/36 |
| 機床外形尺寸 Overall dimension | mm | 2600×3000×3000 | 2650×3100×3500 | 4500（前后）x6000（左右）x4500（高低） |
| 機床重量 Weight | T | 6 | 10 | 20 |
